Zwartwatertank gemonteerd in de Kent 28 Cruiser

Zwartwatertank Kent 28 Cruiser

Wij hebben een Kent 28 Cruiser in het najaar van 2014 gekocht. Deze Kent had geen zwartwatertank. Wij hebben er een tank ingebouwd in het voorjaar van 2015.

Hoe hebben wij het gedaan.

• Eerst de ruimtes opgemeten waar een tank geplaatst kan worden zo dicht mogelijk bij de wc.
• Gekeken hoe de slangen met het afzuigpunt geplaatst moesten worden.

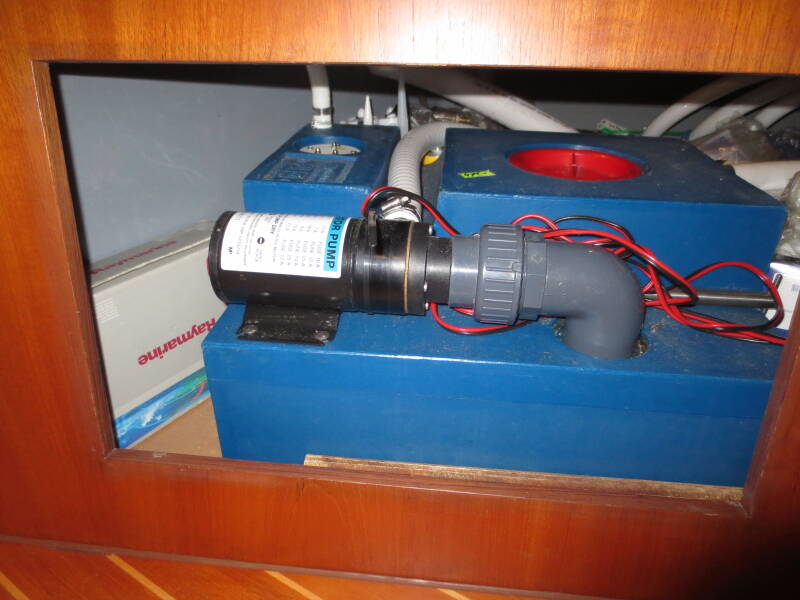

• Uiteindelijk hebben we een tank gevonden die in de ruimte onder het V bed aan SB zijde geplaatst kon worden.

• Een RVS T-stuk gemaakt. De zijaansluiting is voor de versnipperpomp om evt de tank overboord te kunnen legen in groot water.
• De BB zijuitlaat van de Y-klep op het RVS T-stuk gemonteerd met een kort stukje slang.

• Slang van de wc gemonteerd aan de bovenkant van de wissel Y-klep

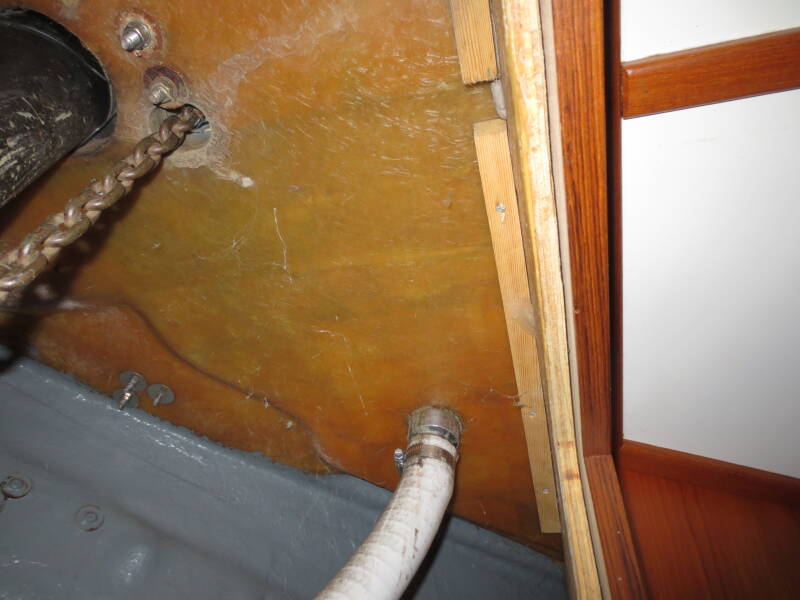

• De afvoer slang van de tank door het voorschot en door de onderkant van de ankerketting ruimte naar afzuigpunt boven in het dek gemonteerd.
• De ontluchting slang ook door het voorschot en door de onderkant van de ankerkettingruimte gemonteerd. Het koolstoffilter is in de ankerketting ruimte geplaatst en daarna aan SB zijde naar buiten.

• In de ankerbak is bij de slangdoorvoeren aan de onderkant een verhoging gemaakt zodat water van de ankerketting niet in de voorpiek kan lopen.

Afzuigpunt op en onder het voordek

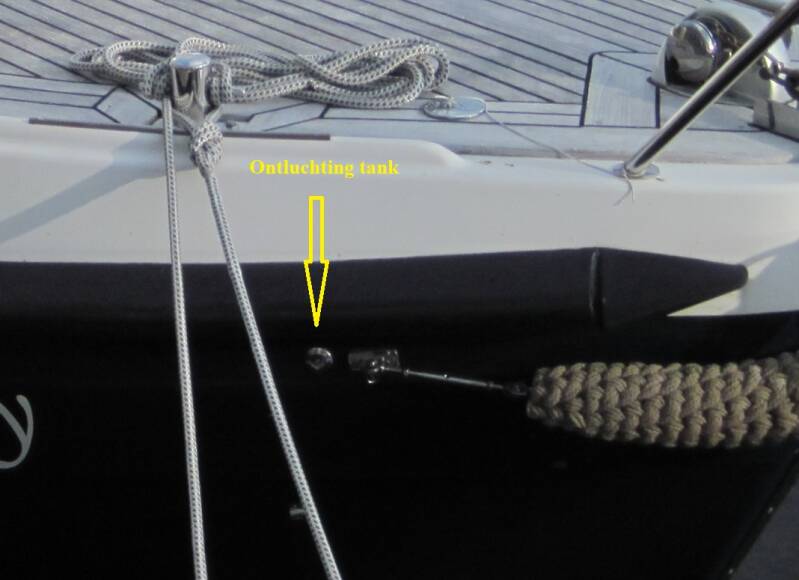

Ontluchting SB buiten en binnen met koolstoffilter

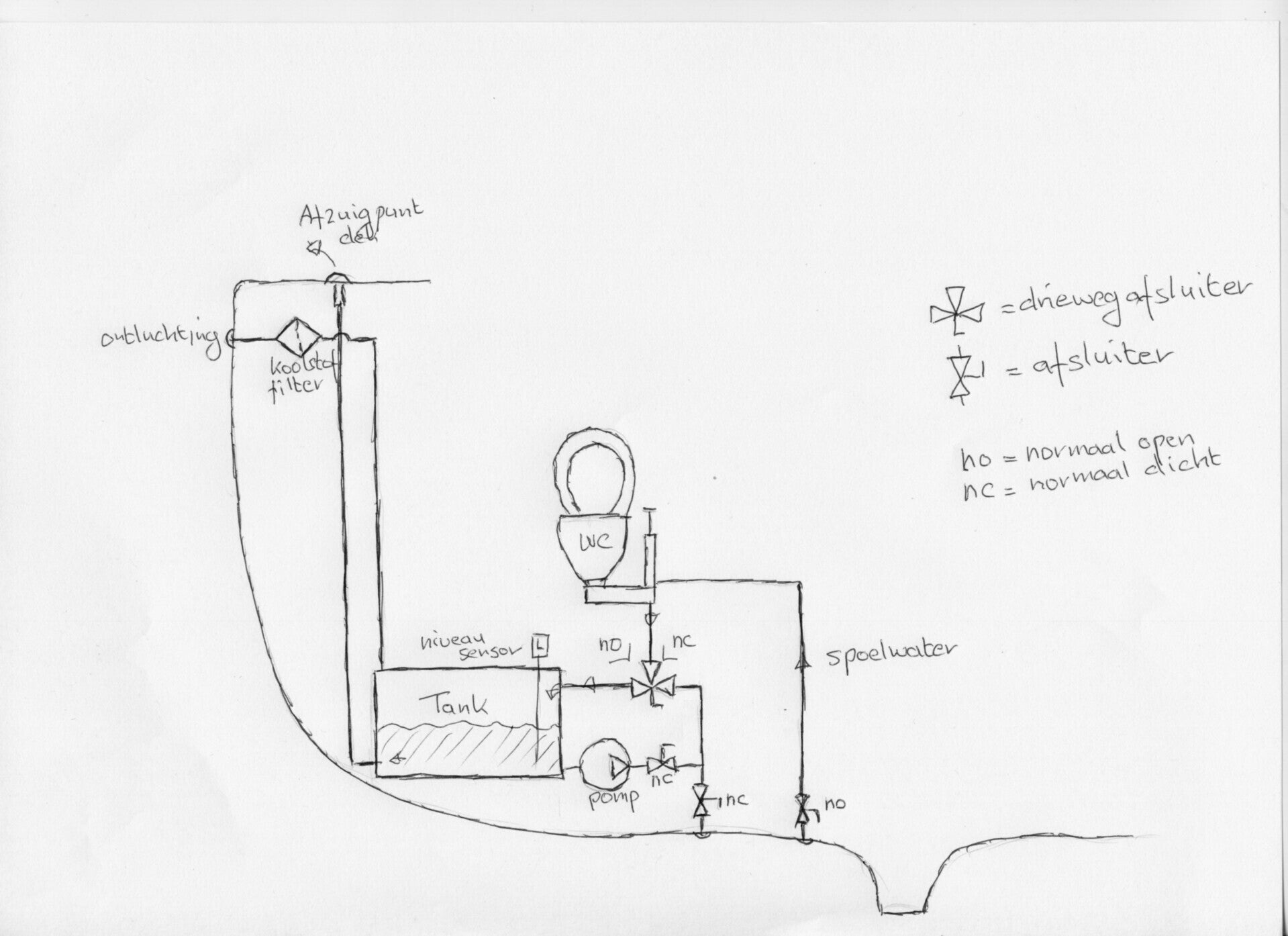

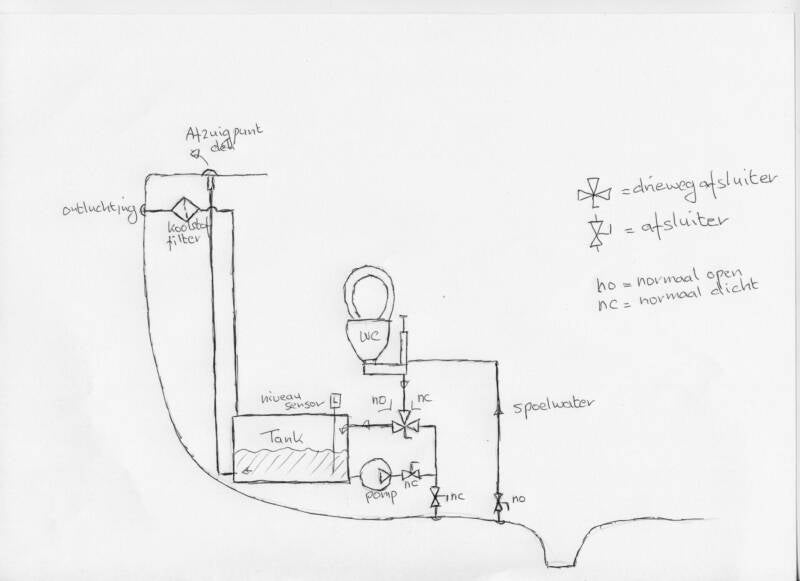

• Schema zoals het systeem is aangelegd.
